SHODEX Refractive Detector RI-201
PN: F4010105Description
Stručná charakteristika
- Unikátní konstrukce průtokové cely - tříkomorový systém
- Min. 2 x vyšší citlivost oproti předcházejícím modelům RI detektorů

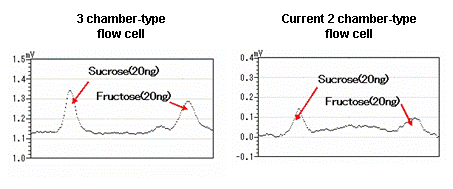

- Limit detekce pro sacharidy je cca. 2 ng

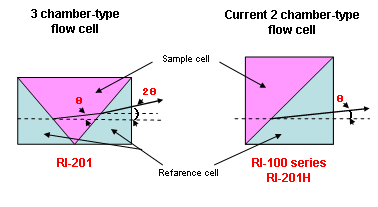

Princip nové průtokové cely
U standardních modelů RI detektorů jsou průtokové cely dvoukomorové (sample/reference) a tak k lomu světelného paprsku dochází pouze na jednom přechodu. Jak je znázorněno v následujícím obrázku u tříkomorové cely(sample/reference/sample) dochází k lomu paprsku 2 x, což podstatně zvyšuje citlivost detekce.
Technická specifikace
Průtoková cela | tříkomorová |
Princip měření | výchylkový |
Rozsah indexu lomu | 1.00 to 1.75 |
Měřící rozsah | 0.125 to 256 μRIU |
Drift | 0.1 μRIU/h (ultračistá voda 1mL/min, PURGE OFF) |
Linearita | ≥300 μRIU |
Šum | ≤1 nRIU (ultračistá voda, čas. konst. : 1.5sec) |
Časová konstanta | 0.1 , 0.25 , 0.5 , 1 , 1.5 , 2 , 3 , 6 sec |
Nulování | v celém rozsahu |
Analogový výstup - integrátor | DC 0 to 1V |
Citlivost | (4mV/μRIU, 16mV/μRIU) |
Objem cely | 8μL |
Průtok - obvyklý | 0.2 to 3.0mL/min |
Průtok max. | 10mL/min (ultračistá voda) |
Max. zpětný tlak | 50kPa |
Vnitřní objem | před celou: ca. 80μL |
za celou: ca. 600μL | |
Analogový výstup - zapisovač | 0 to 10m V/celý rozsah |
EXternal output | (1) READY (temperace) |
(2) LEAK | |
(3) ERROR (ROM, RAM, PARAMETER, HOME POSITION, OVER-HEAT, | |
OPTI.-BALANCE, INTENSITY) | |
Temperace | OFF, 30 to 50°C (1°C krok), 77°C tepelná pojistka |
Komunikace | USB |
Operational support | None |
Smáčené materiály | nerez, Teflon, křemenné sklo |
Napájení | AC 100 to 240 V±10%, 50/60Hz, 150VA max. |
Rozměry, hmotnost | Š 260 x H 400 x V 150 (mm), ca.12kg |
